机车逆变器散热无线实时监测方案

本系统由四部分组成:


无线接收终端M8201,无线风速传感器M13,无线数据中转基站M903,无线数据接收基站M90。本产品系统根据工业级别的要求设计,考虑产品应用的复杂环境,例如传输距离,数据稳定,工作时间,每套无线风速传感器之间的干扰问题等等综合因素。

系统测试说明:


本系统主要解决机车逆变器出风口风速测量问题,现场方案设计为1#、2#、3#通风口均可布置2~5支风速传感器,1#通风口风速传感器数据直接发送至无线终端,2#、3#通风口数据由于现场工况复杂,数据发送至无线数据中转基站。无线中转基站将数据转发给无线终端,无线终端数据接收处理显示,并实时对数据进行存储,同时支持数据远程传输至pc端。(可升级至GPRS版).




1、 风速传感器全部开机后,自动连接内部设定的显示器ID,当显示器也已经完成启动,将显示连接上来的对应传感器的数据。
2、 厂家根据客户的要求设定报警风速,报警风速设定后,一旦倾角传感器超过设定的角度,显示器会蜂鸣报警而且相对应的倾角传感器的风速值字体颜色变红(例如:两个风速传感器设定的风速值5m/s,1#sensor低于5m/s,显示器会发出蜂鸣报警,1# 00.00字体颜色变红。)。
3、 测量数据实时存储在无线终端上,包括报警历史记录,留有usb接口,可以导出数据,按键发送,数据将进行无线数据发送,传输至编号为M9103无线传输基站
4、 PC端含有系统接收软件,包括数据保存格式(txt,excl,dsv等)(若有其他功能,请详细注明)


无线接受端

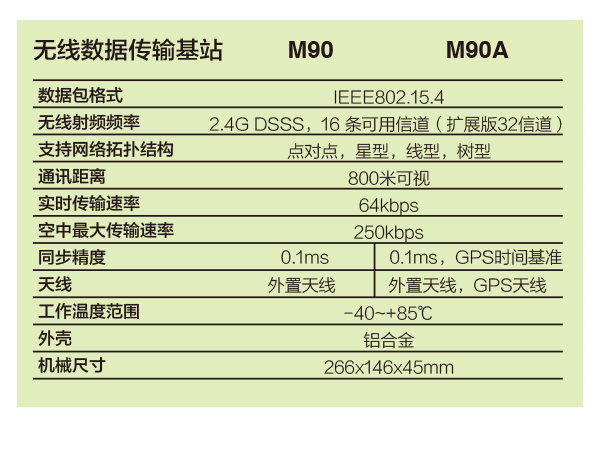

无线数据传输基站 (M90扩展版)


M90系列无线数据传输基站负责把接收到的无线数据进行转发。可以实现强壮稳定的无线传输和覆盖,完全满足高灵活性的大范围、高带宽无缝无线网络应用。网关采用专业的时间同步算法,时间同步精度可达0.1ms,保证了精确的数据同步实时采集。拓展版32信道,每个信道对应一只传感器ID,系统设计将传感器ID与信道进行绑定,使每只传感器进行有序的数据传输。
